Yaesu FT-736R

Ich habe hier ein Yaesu 736R vom Radio und Telefon Museum. Das Funkgerät habe ich zur reparatur in meiner Obhut genommen. Und mit der guten Hoffnung es wieder hin zu bekommen.

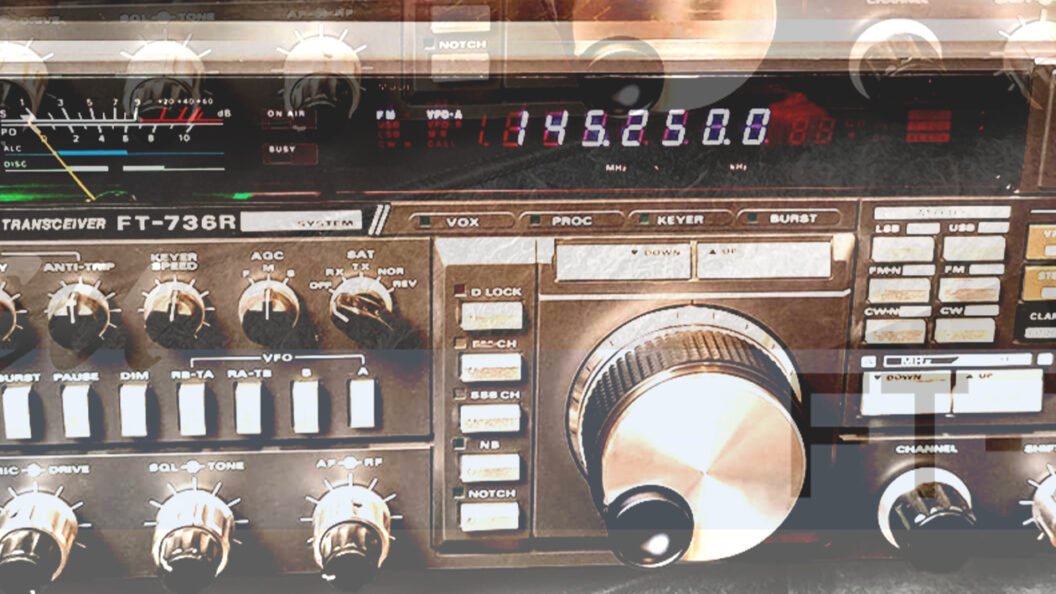

Das obige Bild zeigt das Ergebnis. Im großen und ganzen war der Transceiver betriebsbereit. Die technischen Defekte waren der VFO-Drehknopf welcher sich nicht mehr bedienen lies. Er hatte quasie ein Eigenleben entwickelt. Und die Beleuchtung der Signalanzeige. Natürlich im dem Alter etwas Rost angelegt. Auch ist das Gehäuse etwas mitgenommen.

Die Beleuchtung war natürlich kein Problem. Bei der größe des Funkgerätes ist genug Platz und ich habe auf LED’s umgerüstet. Das Licht findet den Weg in der Anzeige durch Plastikführung, ähnlich wie bei Lichtleiterkabel. Und da eine LED meist ein Lichtspot ab gibt, musste ich diese etwas anschleifen um eine akzeptable Ausleuchtung der analog Anzeige hin zu bekommen.

Der VFO lässt sich hier durch ein Encoder (Infrarot coder) einstellen. Dieser Encoder, im folgenden zu sehen, hat sein Dienstzeitende erreicht. Warum, kann man auf den Bildern welche unter dem Mikroskop gemacht worden sind erkennen. Erst dachte ich es ist in laufe der Zeit eine schwache Lötstelle, aber das war halt nicht so.

Hatte den Encoder dann am Oszilloskop nochmal getestet.

Nun musste ein Ersatz her. Dieser wurde relativ schnell aufgetrieben. Ich hatte Wilfried informiert, er wollt sich umhören, und das hat wunderbar geklappt. Hubert hatte ein Ersatz zur Spende abgegeben. Dieser scheint aus einem etwas jüngeren Model zu sein. Laut den Daten ist der feiner in den Daten. Also er reagiert schneller. Was aber kein Problem darstellt. Für Funker sowieso nicht 😉 Im Video habe ich den Encoder so weit wie möglich zerlegt und da zeige ich dann auch die Messung. Ich werde mal versuchen den alten Encoder zu reparieren. Ob das gelingt?

Hier sind beide Encoder zu sehen. Der von Hubert hatte dann eine gute Messung am Oszilloskop abgegeben. So konnte ich den auch mit ruhigen Gewissen einbauen.

Hier noch ein Bild von einem funktionierendem Encoder. Es gibt welche die sind innen mechanisch geschaltet und welche die funktionieren mit einer Optik z.B. Infrarot oder einer roten LED wie bei der Computermaus oft zu sehen.

Es gibt auch Encoder mit mehreren Datenausgängen. Aber die meisten haben zwei. Die Funktion einer von beiden Kanälen wird je Drehrichtung zu erst geschaltet und dementsprechend weiß das System in welcher Richtung man dreht. Auch lässt sich die Geschwindigkeit erkennen. Das kann man im Video gut erkennen. Im obigen Bild läuft der blaue Kanal dem gelben Kanal nach.

So dann noch ein wenig Innenreinigung. Etwas Rost entfernt aber der kommt schnell wieder. Da muss man evtl Lack auftragen damit die Schirmbleche etwas besser geschützt werden.

Das Gehäuse wollte ich erstmal nicht umlackieren. Wenn es da noch zu kommt, dann gibt es da bestimmt auch Bilder von.

So und nun schaut euch das Video an. Das Gerät wird dann demnächst im Radio und Telefon Museum zu sehen sein. Und wer weiß evtl. hören wir uns von dort auch mal. 55 & 73
