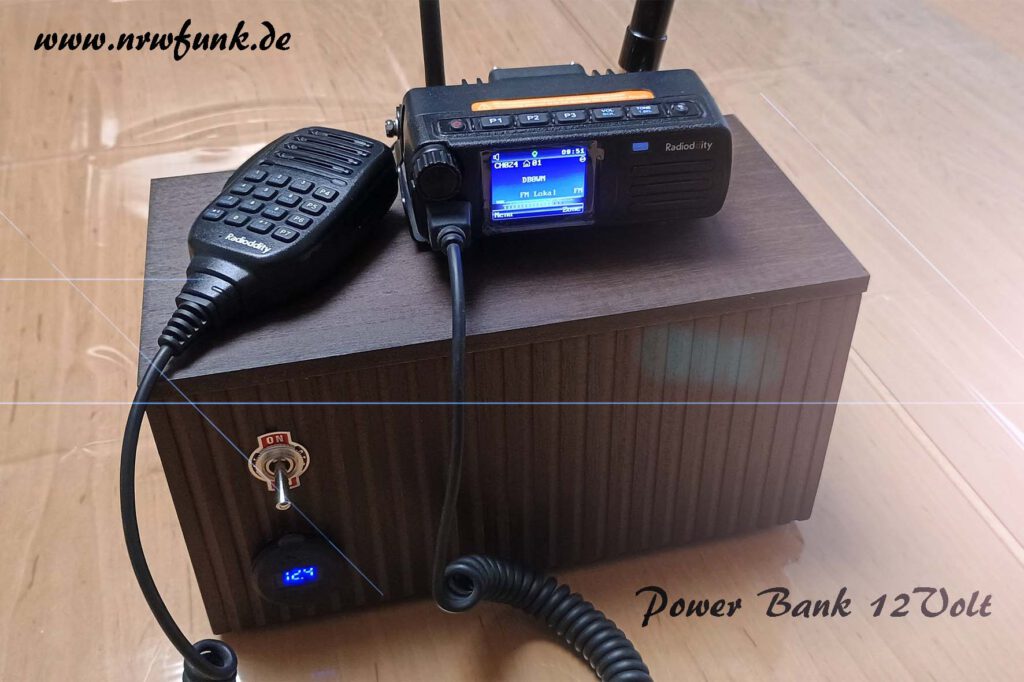

Für mein DMR-Funkgerät von Radioddity habe ich einen Akku gekauft, der zugleich als Standfuß diente. Das war soweit effektiv, sah aber nicht besonders toll aus.
Das wollte ich ändern und habe mir eine kleine, optisch gut aussehende Holzkiste gekauft, in der ich alles unterbringen kann. Zusätzlich kann ich darin noch weitere Geräte mit Strom versorgen.

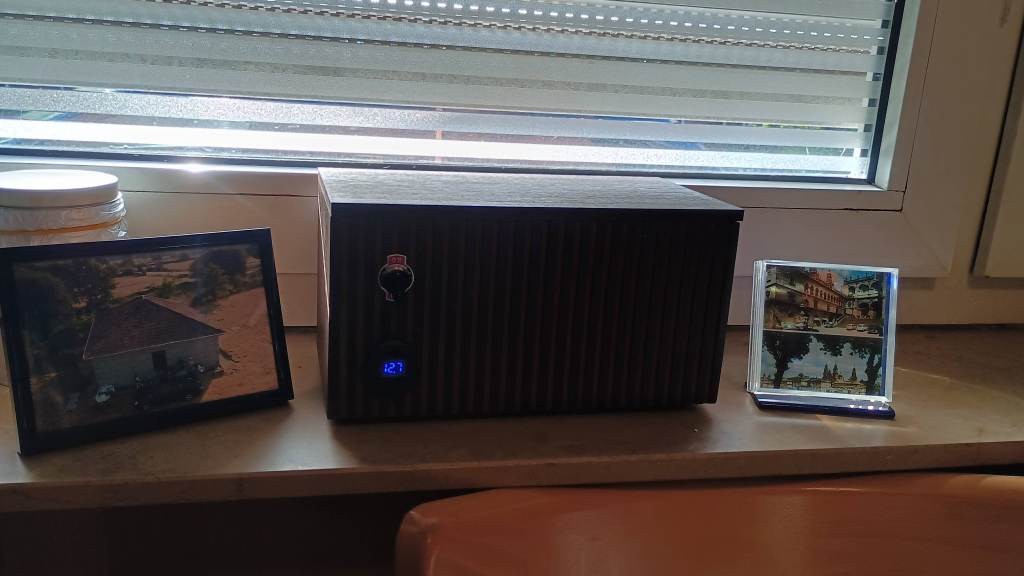

Schaut doch gut aus, nicht wahr? 😉
Was habe ich eingebaut? Drei DC-Buchsen an der Rückseite, an denen ich 12 Volt mit 10 Ampere zur Verfügung habe. Vorne zwei USB-Buchsen mit 5 Volt und 2 Ampere sowie einen Hauptschalter, über den ich alles einschalten kann.

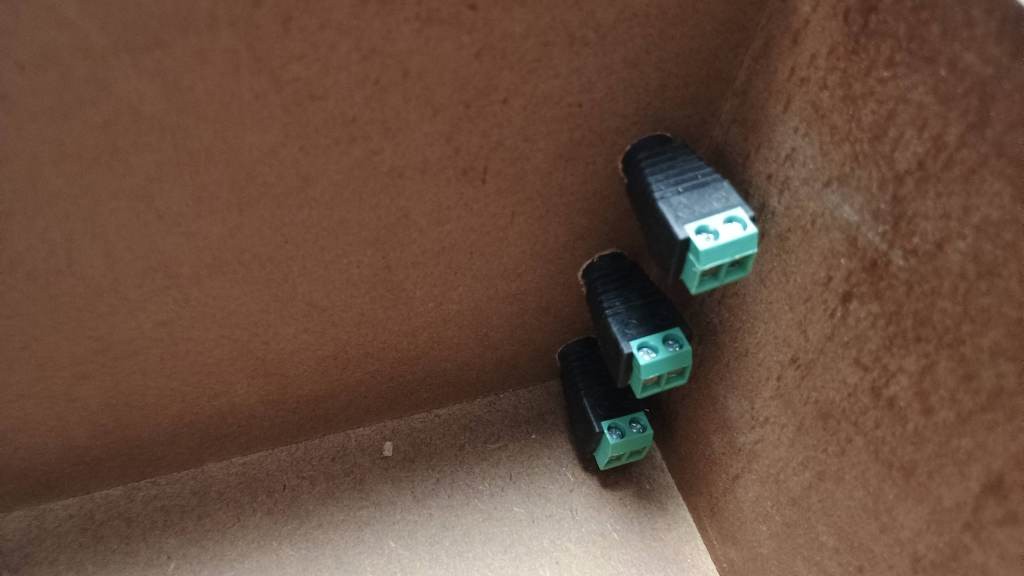

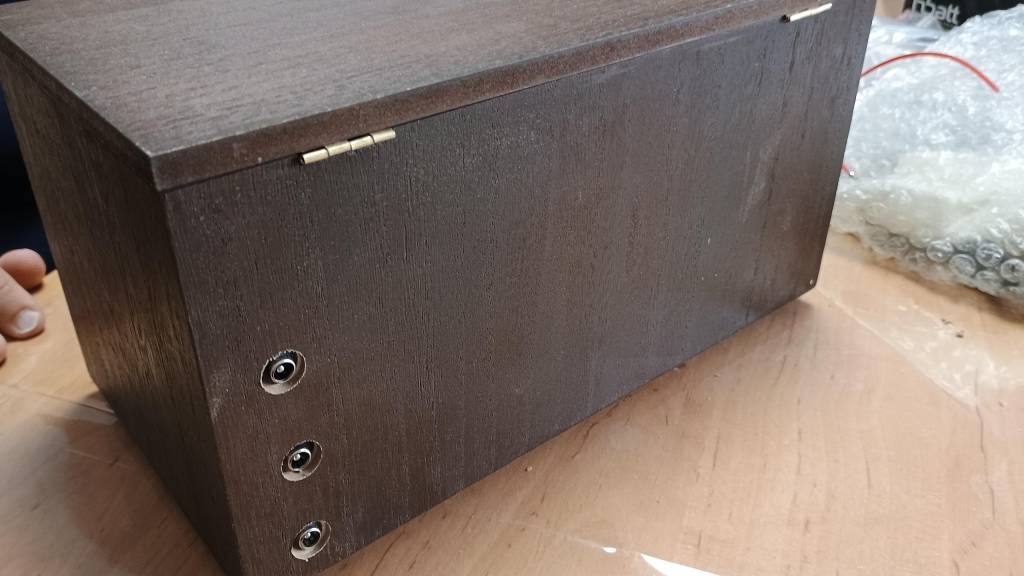

Hier zu sehen die drei DC-12-Volt-Buchsen. Innenansicht und hinten die Außenansicht.
Ich habe die Bohrungen so vorgenommen, dass die Buchsen bündig mit dem Gehäuse abschließen. Die Kabel auf der Innenseite werden verschraubt. Das bedeutet für mich weniger Lötarbeit. 😉

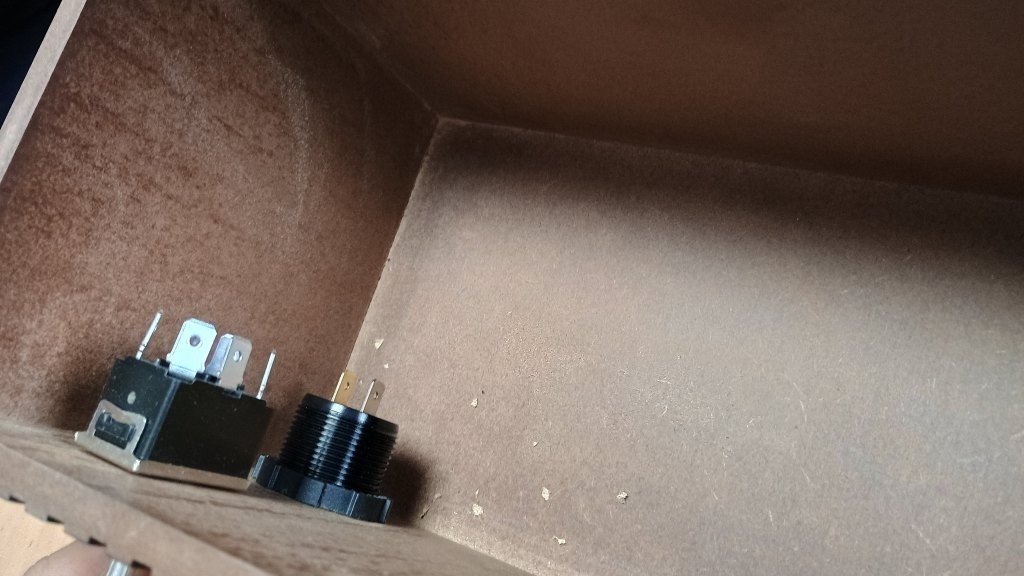

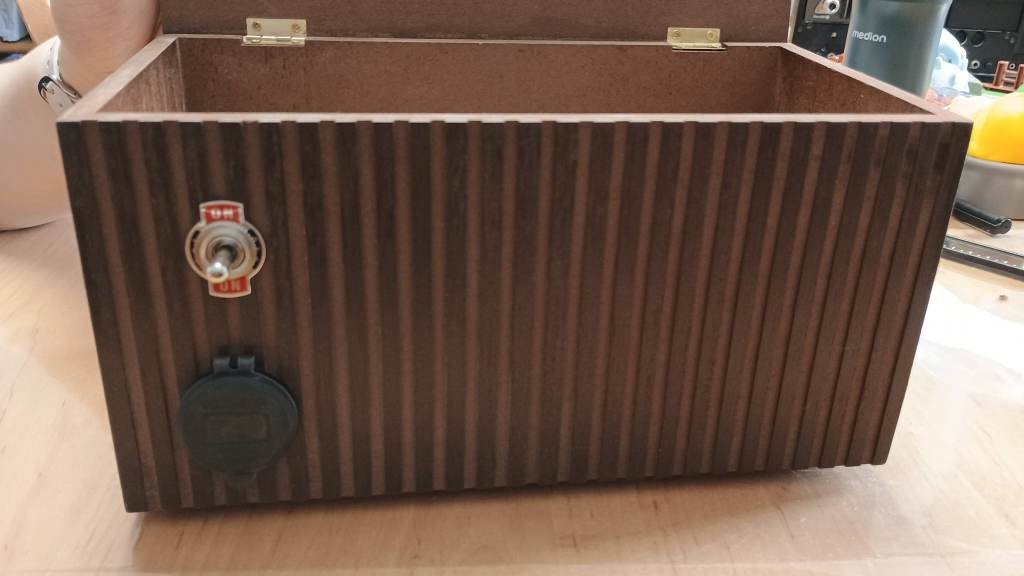

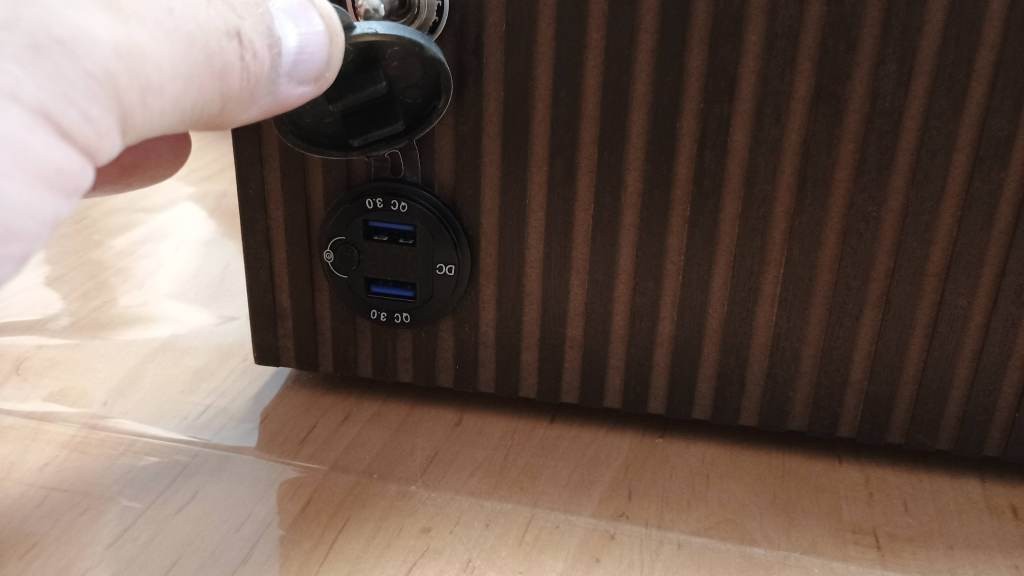

Und vorne natürlich der Einschalter und darunter die USB-Buchsen mit integrierter Voltanzeige. Diese lässt sich bei aktiviertem Hauptschalter über eine kleine Taste auch separat abschalten.
Ups, die USB-Buchsen sind auf dem Kopf. 😉 Das muss ich noch korrigieren.

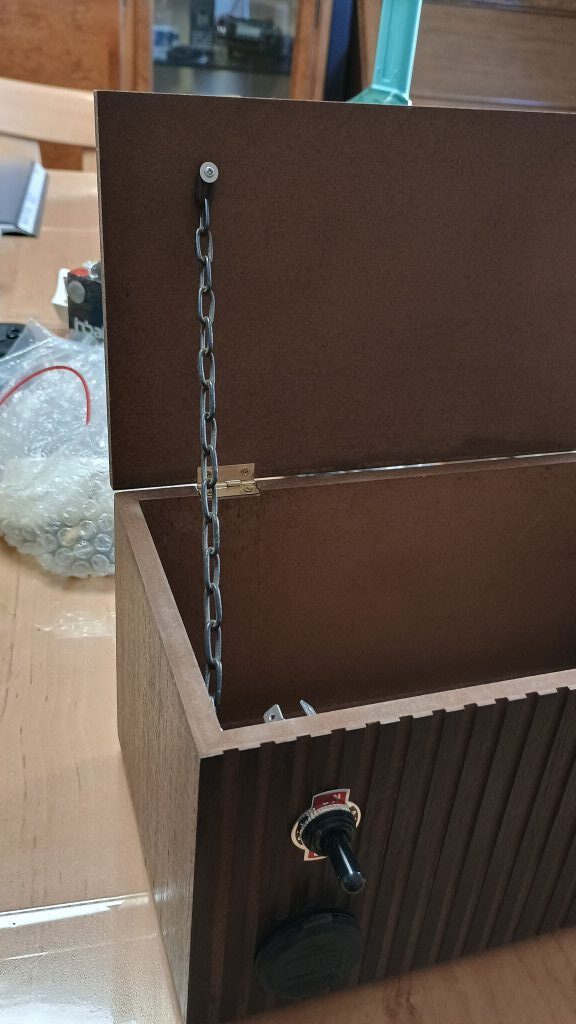

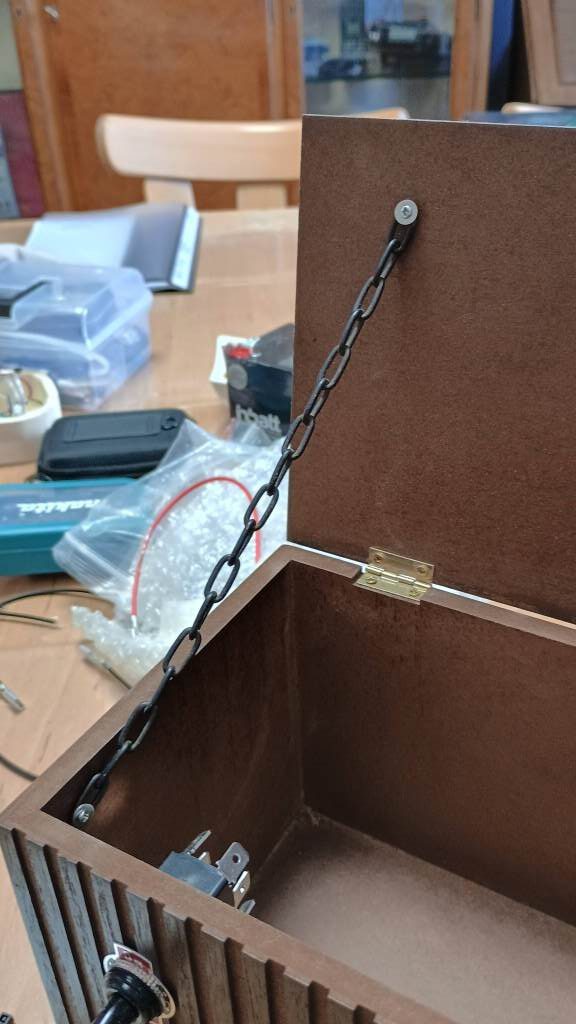

Der Deckel lässt sich so weit öffnen, dass er hinten herunterhängt und die Scharniere dadurch überlastet werden. Damit das nicht mehr passiert, habe ich eine kleine Kette mit der einen Seite am Deckel befestigt und die andere Seite an der linken Innenwand. So bleibt der Deckel jetzt offen, kann aber nicht mehr nach hinten überklappen.
So, nun wird es Zeit, dass ich alles von innen verkabele. Also Akku rein und alles anschließen.
Damit die Kette keinen Kurzschluss verursachen kann, werden von innen alle Verbindungen mit Schrumpfschlauch abisoliert.

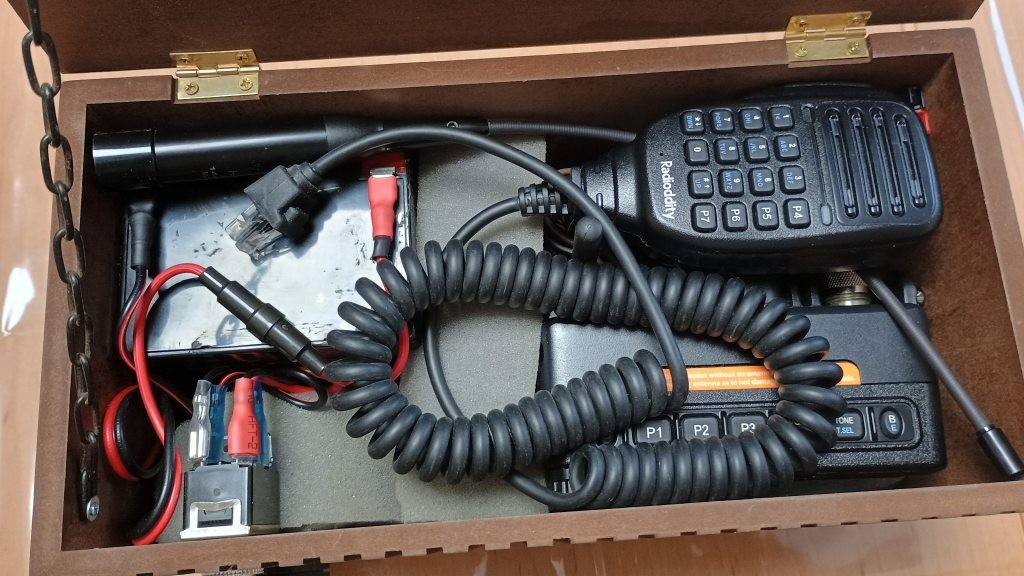

Für das Funkgerät ist auch genug Platz. Ich habe von innen Schaumstoff zurechtgeschnitten, damit das Funkgerät sicher in der Kiste stehen kann. Selbst die Antenne passt gut mit rein, da diese flexibel ist.
Na klar, hier noch ein kleines Video zum Beitrag.
Und damit würde ich sagen: Bis zum nächsten Projekt!
73 de NRWFUNK
