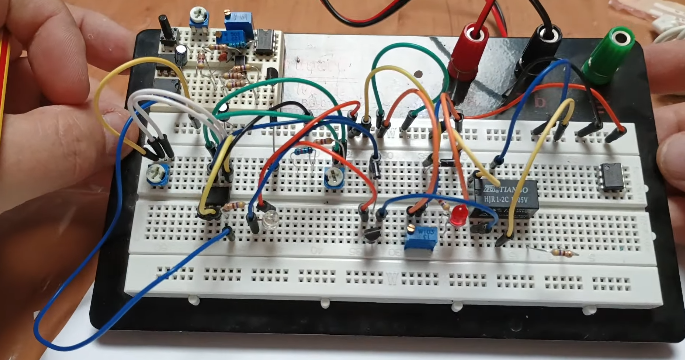

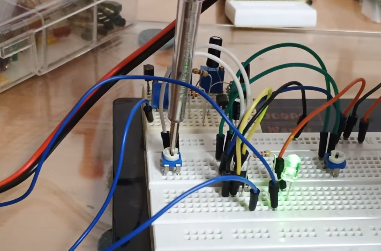

Mir wurde vor kurzem die Frage gestellt “ Wie kann ich zu Hause ein altes Telefon klingeln lassen ? “ Ja da gibt es mehrere Möglichkeiten. Aber so als Schaltung habe ich erst an einen Timer IC gedacht und da ich noch ein paar von den NE555 in der Bastelkiste hab, habe ich damit eine Schaltung auf das Steckboard aufgebaut.

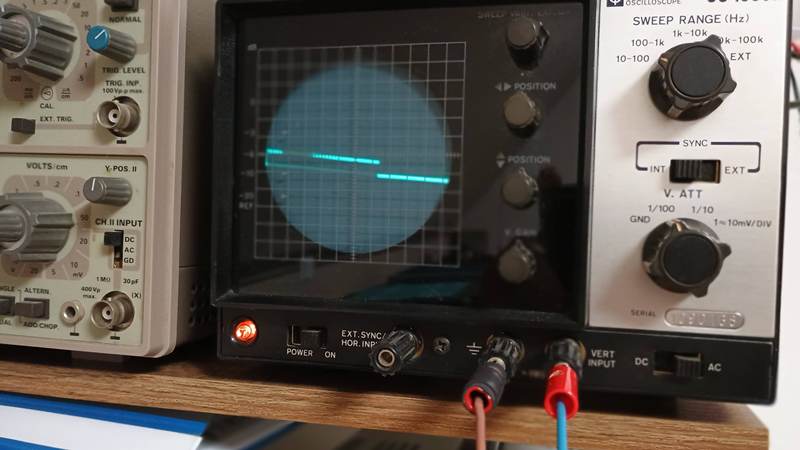

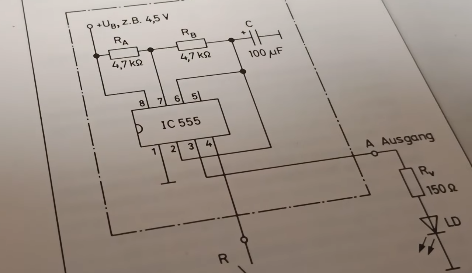

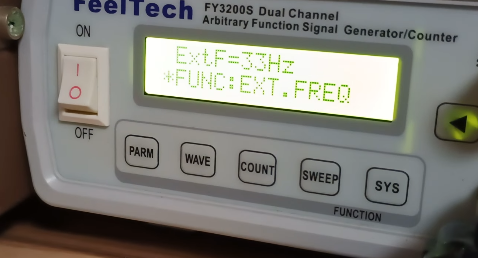

Also das Prinzip ist mit dem Timer NE555 ein Interwall auszugeben und damit einen Transistor zusteuern, welcher ein 5Volt Relais schaltet und so eine Spannung auf ein Trafo gibt (Trafo z.B. 220~V auf 12~V) diesen rückwärts betrieben um so eine kleine Spannung, hoch auf ca. 60 bis 90 Volt zu transformieren. Da die alten Telefone eine Klingelspannung von ca. 60 – 90 Volt benötigen. Um einen guten Klingelton hin zubekommen sollte man 25Hz (25 Impulse pro Sekunde) schaffen.
Das funktioniert schon sehr gut. Aber damit das ganze noch besser funktioniert habe ich Mosfet Transistoren Module (schneller in den Zyklen und leistungsstark) mit einen Arduino angesteuert und damit einen Trafo. Das geht dann mal richtig gut. Denn das Relais wird hier an seine Schaltinterwallgrenze betrieben und das geht nicht wirklich lange gut! Vorteil ist, es ist einfach man kommt mit einer USB Versorgung aus und durch den Arduino ergeben sich noch weitere Möglichkeiten. Der Arduino hat aber erstmal nur ein ganz simples Programm welches PWM Signal an das Mosfetmodul sendet.

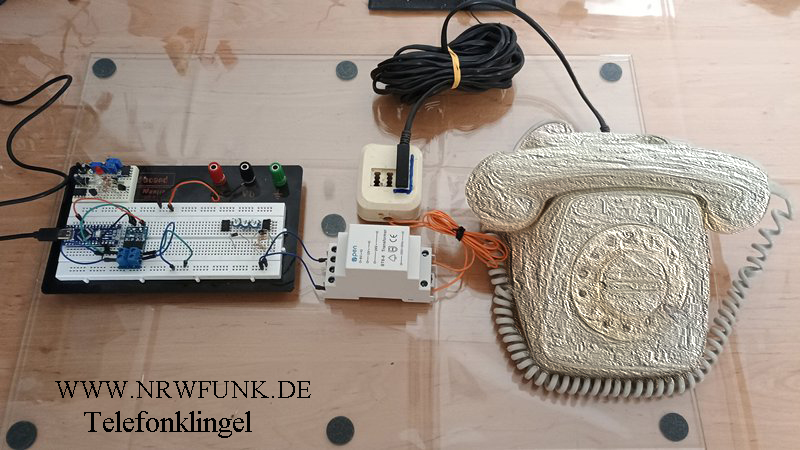

Na das schaut doch schonmal viel besser aus und kann einfach auf einer Grundplatine aufgebaut werden. Das mache ich aber erst nach dem, meine weiteren Ideen mit eingearbeitet sind. Mehrere Telefone betreiben, Impulsverfahren auswerten und wenns mal klingelt, Audiodatein abspielen lassen 😉
Und wenn man sich das mal ansehen bzw anhören möchte so kann man das Video zum Beitrag hier anschauen.
