Yaesu FT-101 und ein Arduino

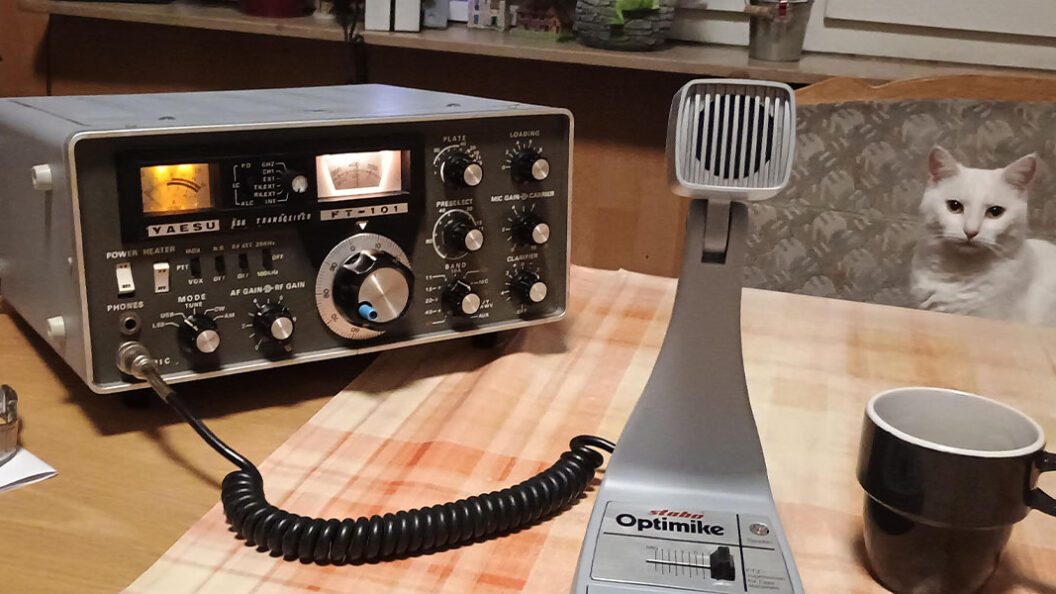

YAESU FT-101 mit OLED Display

Nach dem ich mir einen Yaesu FT-101 zugelegt und diesen wieder voll betriebsbereit gemacht habe, hatte ich mich mit einem kleinen Arduino beschäftigt. Und dachte mir in Kombination mit einem kleinen Display kann ich mir ja eine nette kleine Anzeige für den FT-101 fertig machen. Ursprünglich war nur was ganz schlichtes gedacht, Rufzeichen und Gerätename. Ach ja das Programm musste ja auch noch getippelt werden. Dank Internet habe ich schnell für das Display die passenden Ansprechcodes gefunden. Und dann durch einer Loop Funktion zwischen zwei Displayanzeigen hin und her geswitcht.

Hier das OLED Display zum Testen der Darstellung.

Nun musste das Display aber noch vernünftig ans Funkgerät gebracht werden. Also musste ein passendes Gehäuse her. Dank 3D Drucker ist dies heute gut möglich. Jetzt hieß es alle Maße von bzw. an der Stelle zu messen wo ich das Display am Funkgerät anbringen möchte. Hier sollte man schon sehr genau messen damit nachher das Gehäuse gut am TRX passt.

So sah der Entwurf am PC aus.
Und hier dann zwei fertige Gehäuse, Eins ist für meinen Bruder der sich ja auch eine FT-101 gekauft hatte. Ja nach dem ersten Begutachten und mal am Funkgerät drangehalten, muss ich sagen alles super. Ich hatte erst gedacht das ich eine zu dünne Schicht für das Gehäuse programmiert hatte. Aber alles ist gut geworden, Kanten haben sich verbunden und es ist stabil.
Nun die Technik integrieren. Im Funkgerät ist genügent Platz um ein kleines GFK Gehäuse einzubauen. Hier ist der Arduino Nano zu sehen, welcher für dieses Projekt völlig ausreichend ist. Es geht natürlich auch ein Arduino UNO oder ähnliche. Das einzige was mir nicht ganz so gefallen hat, ist dass ich ein kleines Loch durch die Front bohren musste. Aber WAT MUT DAT MUT. Das Display ins neue Gehäuse angebracht und am TRX befestigt. Die Spannungsversorgung für den Arduino habe ich mit einen DC Converter realisiert. Als Spannungsquelle würden laut Schaltplan mehrere Möglichkeiten in Frage kommen. Das simpelste war aber die Beleuchtung vom S-Meter bzw. von der Frequenzanzeige anzuzapfen. Diese ist sehr leicht zugänglich.

Inzwischen habe ich mir gedacht, dass ich ja noch einen Temperatursensor nutzen kann um mir auch die Gerätetemperatur anzeigen zu lassen und hier bestimmte automatische Aktionen programmieren kann.

Ja so schauts am Ende aus. Jetzt ergeben sich natürlich weitere Ideen. Erst dachte ich an einer digitalen Frequenzanzeige. Aber der Arduino würde hier erstmal nur bis ca. 6MHz funktionieren, na mal sehen. Dann denke ich an eine Waveanzeige vom besprochenen Mikrofon und dem was der Lautsprecher so von sich gibt. Diese niedrigen Frequenzen sind mit dem Arduino leicht machbar. Ein Squelch könnte man auch realisieren.

Ja mit dem TRX werde ich noch ne menge Spass am Hobby haben.
