Ein Multitalent Handfunkgerät mit CB-Funk & Amateurfunk und Modulationsarten FM, AM, USB, LSB, SSB, CW. Dazu GPS Satellitenempfänger. Es kann APRS. Kurzwellenempfang ist auch möglich. Sendeleistung bis zu 10 Watt. Und noch einiges mehr.
Die Marke Radtel ist mir neu, die genaue Bezeichnung ist Radtel RT-880G. Und Preis-Leistungsverhältnis ist in Ordnung. Für mich haben einige Faktoren dazu geführt, das ich mir dieses Gerät zugelegt habe. Alleine schon der mögliche Sendebereich von 18MHz bis 900MHz (Software bedingt) macht das Ding zu einem Allrounder.

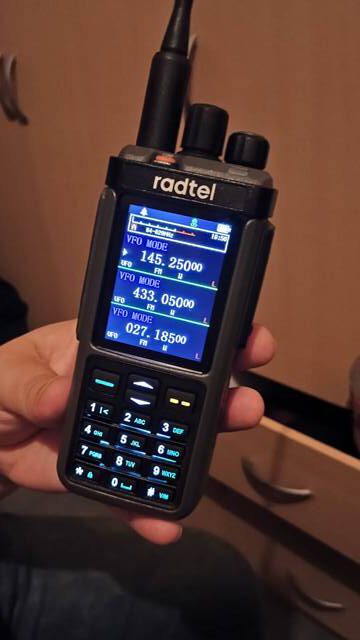

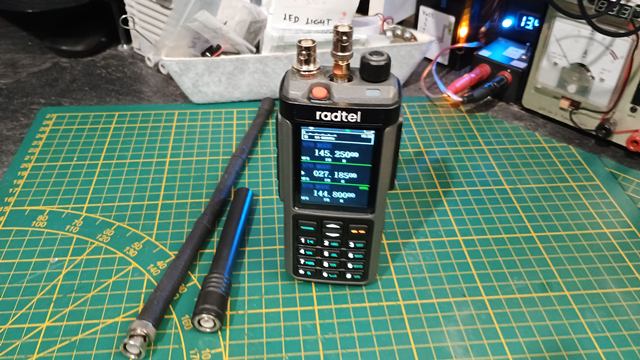

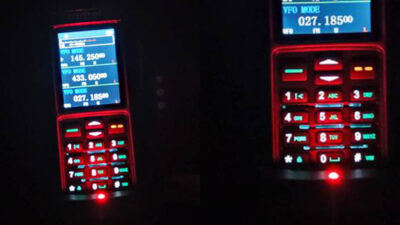

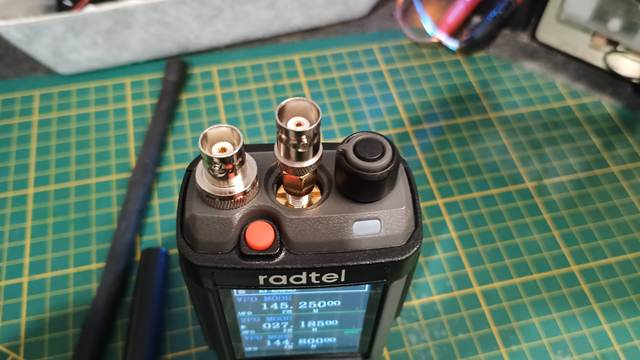

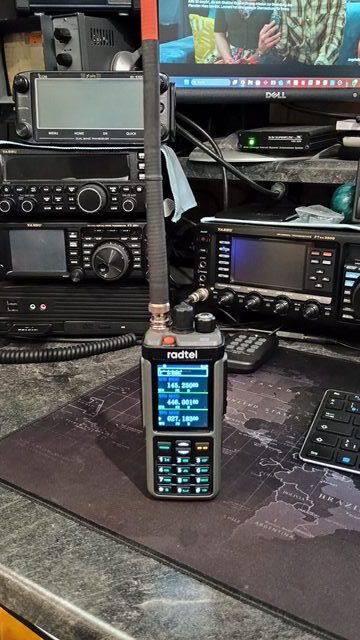

Hier auf dem Bild im Display zu sehen einmal 2 Meterband, 40cm Band & 11 Meter Band. Oben auf dem Gerät ist nur ein Drehregler. In der Mitte ist ein zweiter Antennenanschluss für den Kurzwellenempfang. Mein Gerät hat so gut wie im gesamten Bereich 10 Watt Ausgangsleistung. Klar es ist kein CB Funkgerät!

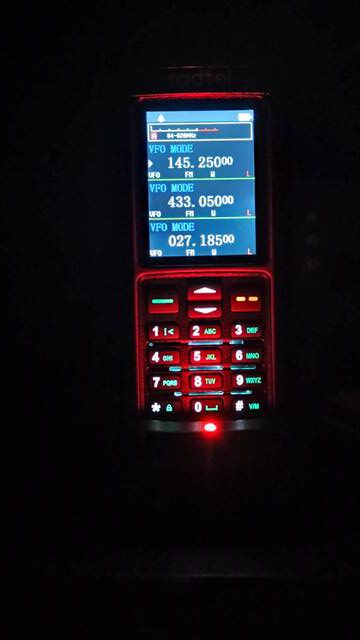

Das Tastenfeld ist auch gut beleuchtet, was mir neu war, ist das sich der Lautsprecher hinter dem Tastaturfeld befindet. Man erkennt es an den kleinen Durchlässen zwischen den Tasten.
Eine eigene Repeaterfunktion ist auch vorhanden. Diese habe ich aber noch nicht getestet. Das APRS funkioniert gut. Die ersten QSO Tests waren auch positiv. Mein Bruder Thomas war auch schnell von dem Gerät überzeugt. Mit einer kleinen Zusatzplatine ist es auch Bluetooth fähig.
Hier gibt es aber auch ein Nachfolger wo die Bluetoothfunktion schon integriert ist.

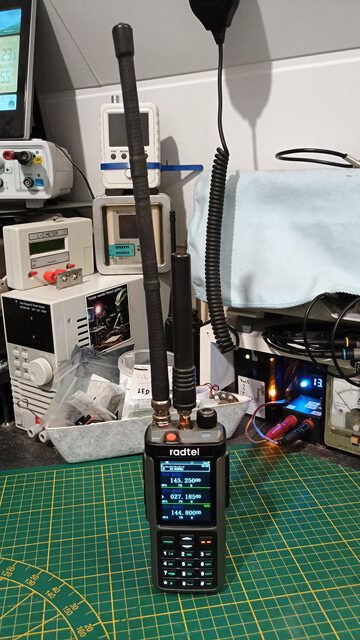

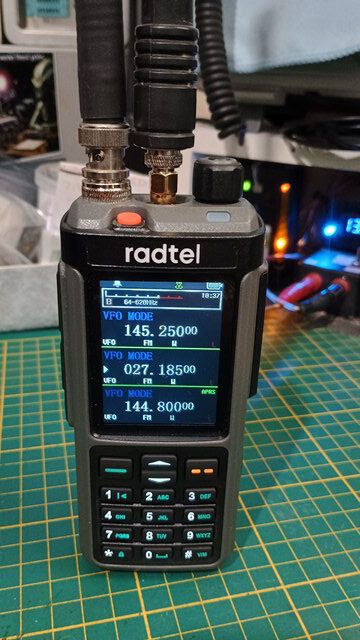

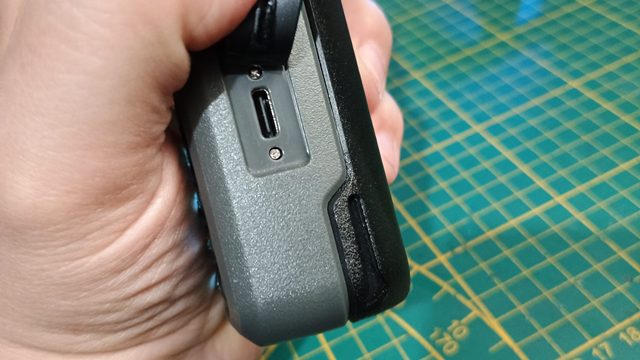

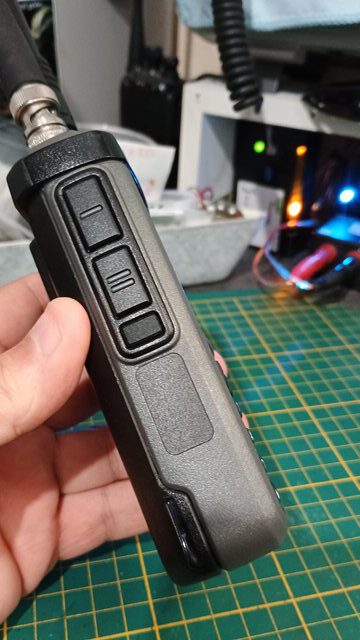

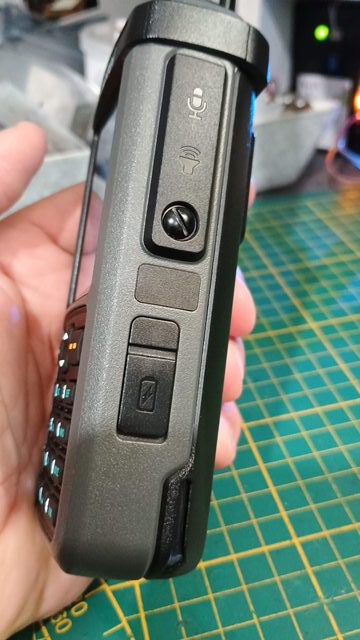

Mit entsprechenden Adaptern hat man schnell auch die Möglichkeit andere Antennen aufzustecken. Geladen wird es mit USB-C direkt oder in dem mitgeliefeten Standlader. Hier noch ein paar Bilder vom Gerät.

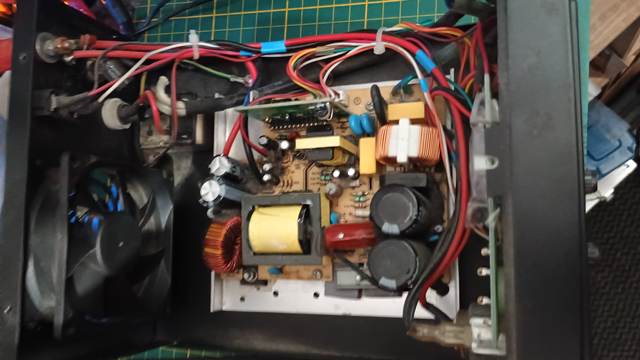

Die Beleuchtung in meinem Netzteil war schon länger nicht mehr aktiv, das hatte mich schon eine weile gestört. Nun hat sich eine Sicherung mehr oder weniger verabschiedet und wo ich diese nun ausgetauscht habe, hab ich auch gleich das Netzteil auf dem Op Tisch geordert.

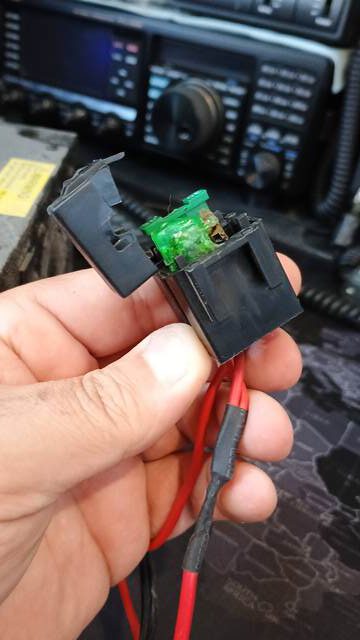

Ja, nach Geruchwahrnehmung und etwas Suche war der Übeltäter gefunden.
Die Sicherung war doppelt gesichert, mit zwei mal 30 Ampere in Parallelschaltung. So wird die schlechtere Sicherung immer etwas mehr belastet und an den Grenzwerten eher dahinschmelzen.

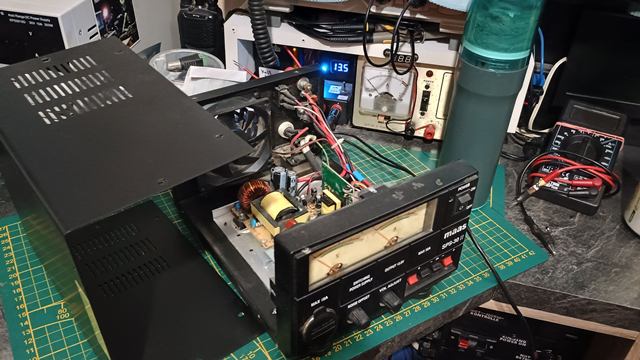

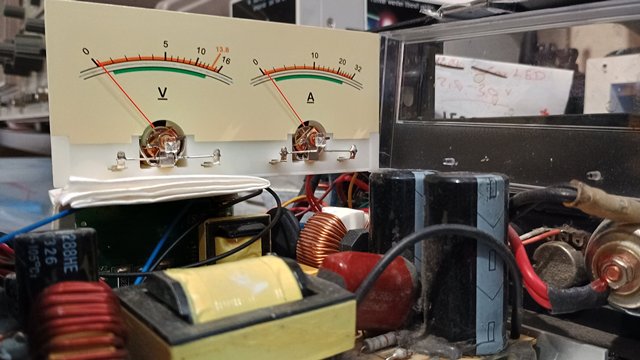

Da die Sicherung unmittelbar hinter dem besagten Netzteil war, habe ich quasi zwei Fliegen mit einer Klatsche erledigt. Die Sicherung wurde komplett mit einer neuen Halterung ausgetauscht und bei dem Netzteil war es etwas komplizierter, hier musste ich die Anzeige (Voltmeter & Amperemeter) zerlegen. Damit ich die kaputte Beleuchtung auslöten kann und durch neue ersetzen.
Bei diesen Arbeiten kann man ganz schnell was kaputt machen!

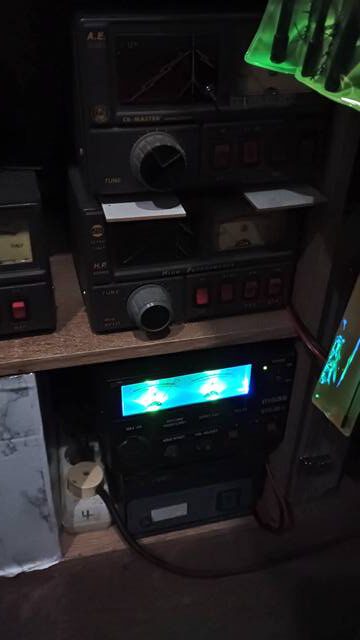

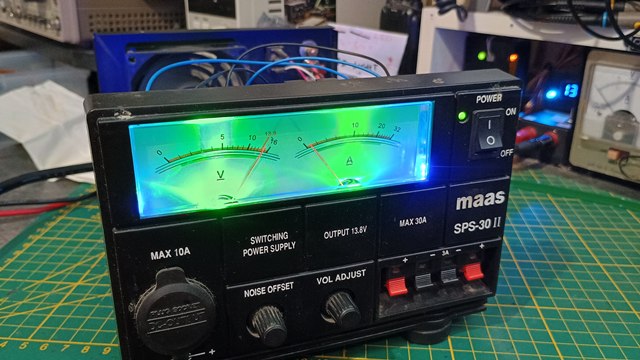

Die alte Beleuchtung war mir zu langweilig. Diese habe ich durch grüne und blaue LEDs ersetzt. Jeweils aussen mit blauen LEDs und mittig mit grünen LEDs.

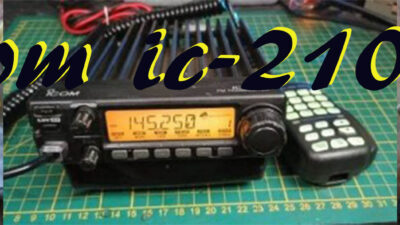

Hallöchen zusammen, ich habe im ehrenamtlichen Auftrag einen ICOM IC-2100 zur Reparatur hier. Was hat er gemacht? Eigentlich so weit alles ok nur mit der Ausgangsleistung hat er es zu gut gemeint. Er hat sich geweigert runterzuschalten. Aufgefallen ist dies an der Klubstation im Radio und Telefonmuseum im Verstärkeramt bei Rehda-Wiedenbrück. Es hatte an einem Netzteil welches bis max 8 Ampere ausgelegt war ein starkes Brummen erzeugt. Aber laut der Anzeige nur auf 5 Watt Ausgangsleistung gestellt. An einem anderem Netzteil welches 20 Ampere und mehr liefert war kein Brummen festzustellen. Einen kleinen Moment dachte ich erst das Netzteil mit max. 8 Ampere ist in den Fritten. Hmmm, Wilfried hatte schnell ein Wattmeter rangebracht. Und da war es eindeutig der Tranceiver haut mehr Leistung raus als er überhaupt sollte. Das ist nicht gesund 😉
Also eingepackt und ans Werk. Hier bei mir im kleinen aber feinen Funkraum auf dem OP Tisch. Hier nochmal getestet und meine Herren der TRX hat über 100 Watt rausgehauen. Ja ihr müsst nicht so staunen, dass habe ich schon getan. Direkt zweimal kontrolliert ob ich überhaubt alles richtig eingestellt habe. Das Wattmeter welches ich gerade genutzt habe ist natürlich auch nur ein Schätzeisen. Aber ich schätze mal es wird mich nicht so dolle anlügen. Klar der erste Test ist erstmal über den Power Poti zu schauen ob man die Leistung dort manuell regeln kann, aber nix da. Und dieser regelt meistens die Vorstufe oder Treiberstufe. Also da ja volles Rohr (auf Sendung) alles was die PA kann, raus gekommen ist, so ist die Annahme nicht falsch das der Treiber hinüber ist. Die PA hat ja gemacht was sie soll.

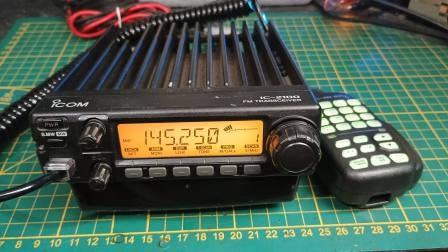

So schaut er aus der Schlawiener.

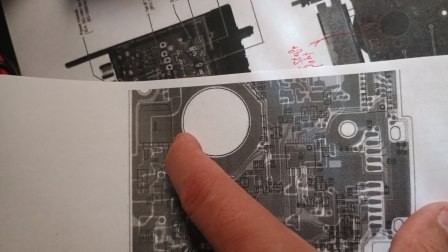

Ok ab ins Netz und mal schauen was es so her gibt. Nach einiger Suche bin ich fündig geworden und konnte mir erstmal eine kleine Übersicht verschaffen. Unter anderen am Situations und Lageplan, rausfinden wo sich der Feind befindet und wenn er beseitigt ist soll er ja durch einen Kameraden ersetzt werden. Alle Uffse Stuffse wissen was ich meine.

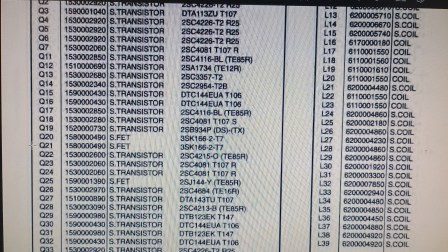

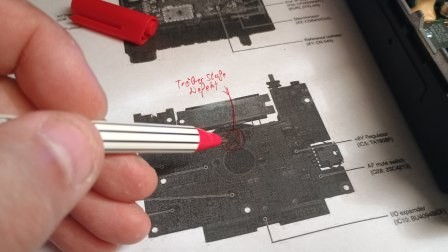

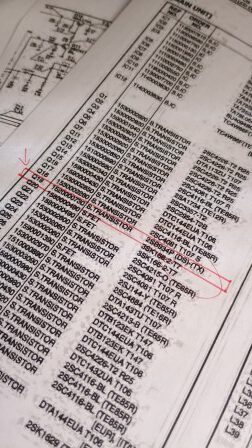

Da ist der Feind. Unterhalb der PA.Ich sehe ihn. Er hat sich unterhalb versteckt, war ja klar.Teilliste.Okay das ist er.

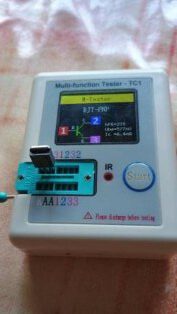

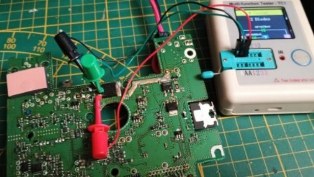

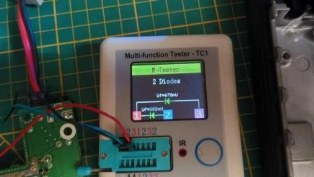

Um auf sicher zu gehen ob dieser auch wirklich ein Defekt hat, habe ich ihn nochmal durchgemessen. Und hier hat sich dann bestätigt das er sein Dienst verweigert.
Um an den Dienstverweigerer ran zu kommen musste ich das Funkgerät komplett zerlegen. Also sämtliche Schrauben raus und diverse Lötverbindungen trennen. Front ab usw. So was mache ich nicht so gerne, aber ein Versuch ist es ja wert da der TRX auf lang oder kurz sonst komplett in den Elektoschrott kann. Die PA würde überhitzen.

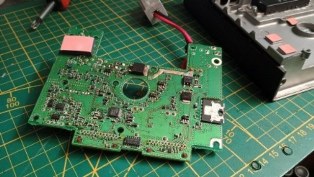

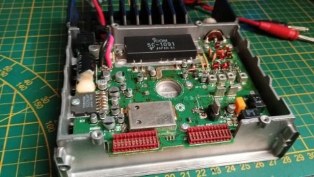

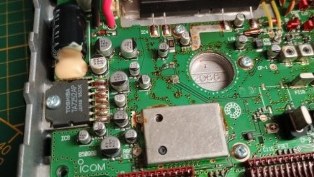

Display ist schon runter.Löten was zu löten ist.Und klar SMD. Aber für den Treiber reicht noch der normal Kolben;-)Da ist er.Hier noch auf dem Board.Ja das ist nicht ok.Da ist der Schlingel.

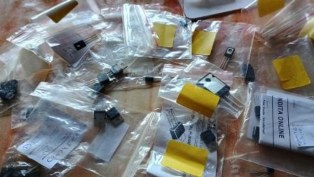

So jetzt auf die Suche nach einem Ersatz. Der originale Transistor, na den habe ich nur in aussereuropäischen Ländern oder Kontinenten gefunden. Und ich habe auch in meinen Fundus nachgeschaut.
Und leider nix dabei. Das sind alles noch Reste aus meiner aktiven Zeit. Wo man noch viel gefunkt hat. CB-Funk & Amateurfunk das waren noch Zeiten. Was habe ich damals den Lötkolben geschwungen. Aber heute sind meine Zeitfenster nicht mehr so groß. Na gut wieder zurück zum Thema. Nach langen suchen habe ich einen Ersatztypen im Netz gefunden und sofort geordert. Nach einiger Zeit so drei Tage war er dann auch eingetroffen. Diesen dann auch schnell mal getestet ob seine Grundfunktion die Richtigen sind.

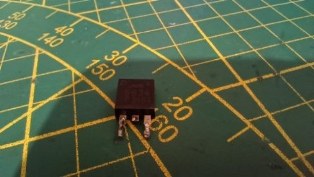

Ja das schaut schonmal gut aus. Natürlich ist es nur ein Vergleichstyp und er hat nicht 100% die gleichen Kennlinien usw. Aber die Grundfunktionen sind die gleichen und in etwa die gleiche Leistung kann der auch. Es sollte reichen um die PA anzusteuern. Ziel ist es ja von dieser hohen Leistung runter zu kommen. Nicht vergessen 100 Watt (es waren mehr da mein Wattmeter total ausgeschlagen hat und 100 Watt ist da die maximale Messung) das sind laut ohmschen Gesetzt mindestens bei 13.8 Volt permanent 7.25 Ampere ohne den zusätzlichen verbrauch des Funkgerätes. Am Ampermeter hatte das Funkgerät auch an die 10 Ampere gezogen wenn es auf Sendung war. Und das Netzteil welches am Brummen gewesen war hatte maximal 8 Ampere kurzfristig 6 Ampere dauer. Klar das es an die Grenzen gekommen war.
So nun kommt der Zusammenbau. und ein kleiner Test ob sich die Leistung wieder einstellen lässt.
In dem Film zusehen wie ich den neuen Transistor einbaue, das Funkgerät wieder zusammen setze. Und ein Test ob sich die PA nun wieder einstellen lässt. Normalerweise führe ich auch immer ein Test QSO. Dies hatte ich nur kurz mit Erwin machen können. Hier hat sich herrausgestellt das die Modulation nicht sauber gewesen ist. Dies war aber wohl schon ein im Vorfeld bekanntes Problem mit dem Gerät. Ob es aber jetzt an einer Einstellung im Menü liegt konnte ich bei dem kurzen Test nicht feststellen. Erwin Albatross 02 war bei den Test zu Stelle. Was er auch sonst immer ist.
Ob ich mich der Sache mit der Modulation noch annehme hmm wer weiß. Die PA lies sich auf jeden Fall wieder schalten. Im Telefon Museum hatte ich dann an der Klubstation noch ein paar nette QSO’s geführt, mit Erwin, Wilfried, Michael und Thomas. Ebenfalls an einem Icom TRX. Hier nochmal einen schönen Dank und awdh & awds (Auf Wiederhören & Auf Wiedersehen)

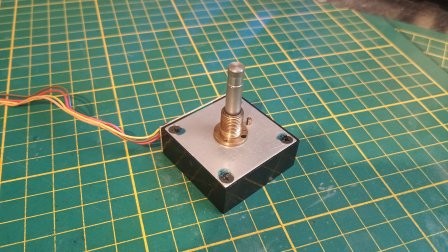

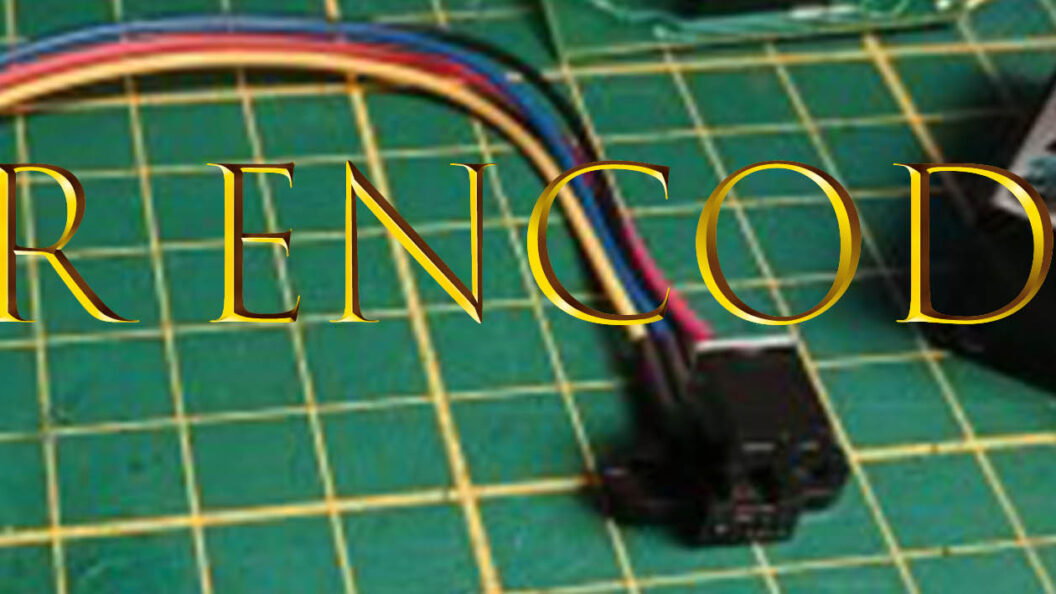

Aus einem Funkgerät ausgebauten defekten Encoder lag hier noch auf dem Tisch. Eigentlich war er schon abgeschrieben. Aber wie es so ist habe ich mich dafür entschieden den Encoder wieder betriebsbereit zu machen.

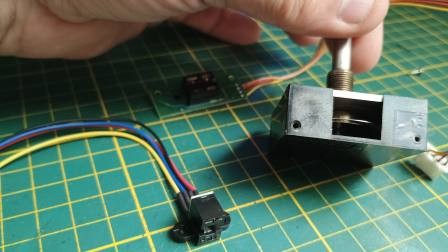

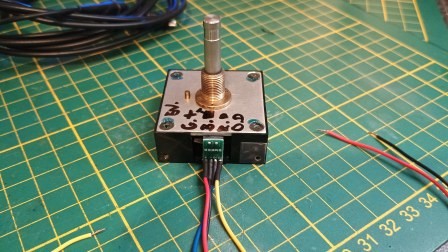

Da es sich um einen optischen Encoder handelt, habe ich einen optischen neuen Encoder bestellt. Im folgendem Bild ist der neue optische Encoder zu sehen, zusammen mit den defekten Encoder.

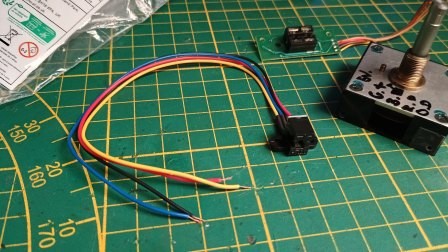

Im Vordergrund der neue optische Encoder. Die Belegung der Kabel ist Rot +5V, Schwarz ist Minus und Blau und Gelb sind die zwei Daten-/Timeausgänge. Daten weil sie halt eine Art Datenausgang zu verfügung stellen 10101010 und Time weil anhand der Geschwindigkeit des wechsels von 1 0 1 0 oder auch High und Low zu nimmt oder abnimmt. Ach ja die Drehrichtung lässt sich auch feststellen, dies geschieht dadurch welcher Kanal zuerst die Daten liefert. z.B. im Uhrzeigersinn liefert das Gelbe Kabel zuerst die Daten gefolgt vom Blauen Kabel. Und entgegen der Uhr gedreht ist es andersherum. Funktion beim Funkgerät um die Frequenz (VFO) zu steuern. 1= kommen Daten 2= in welcher Richtung wird gedreht (Frequenz hoch oder runter) und 3= wird schnell gedreht oder wird langsam gedreht (schneller Frequenzgang oder langsamer Frequenzgang).

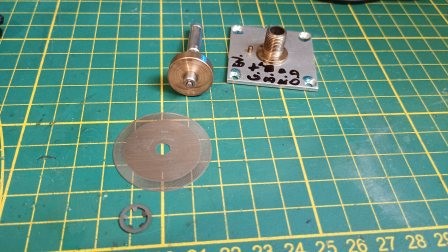

Hier ist die Mechanik zerlegt.

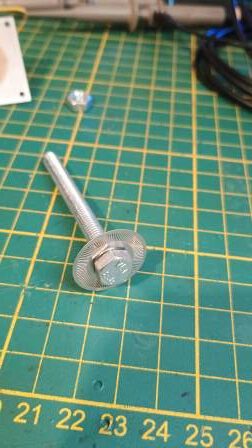

Die bei dem neuen Encoder mitgelieferte Platte war so klein das der Achsaufnehmer mit seinem Messinggewicht zu groß war. Also musste eine Alternative her. Eine Schraube mit passendem Durchmesser und ein paar Muttern haben das Problem gelöst.

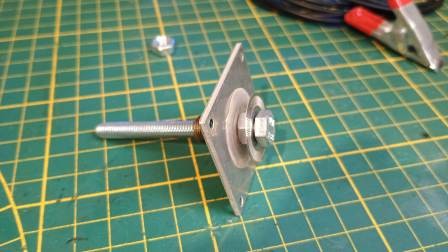

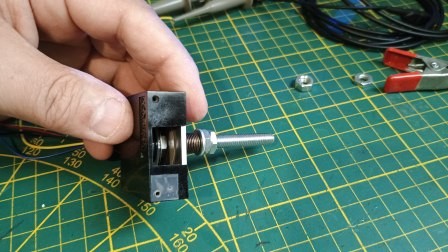

Hier nun die neue Achsschraube mit der optischen Platte.Passt ziemlich gut durch die Achsaufnahme.Im Kunstoffgehäuse sitzt es auch gut.
Nun muss der neue Encoder integriert werden. Damit er in die Öffnung passt werden die beiden Befestigungsösen entfernt, ein wenig musste ich oben wegschleifen.
So nun nach dem alles passt. Und die mechanischen Elemente frei beweglich sind (es lässt sich drehen 😉 können wir es am Oszillator testen.
Ich bin da mal gespannt ob es so funktioniert wie ich mir das vorstelle.
Ich habe hier ein Yaesu 736R vom Radio und Telefon Museum. Das Funkgerät habe ich zur reparatur in meiner Obhut genommen. Und mit der guten Hoffnung es wieder hin zu bekommen.
Das obige Bild zeigt das Ergebnis. Im großen und ganzen war der Transceiver betriebsbereit. Die technischen Defekte waren der VFO-Drehknopf welcher sich nicht mehr bedienen lies. Er hatte quasie ein Eigenleben entwickelt. Und die Beleuchtung der Signalanzeige. Natürlich im dem Alter etwas Rost angelegt. Auch ist das Gehäuse etwas mitgenommen.
Die Beleuchtung war natürlich kein Problem. Bei der größe des Funkgerätes ist genug Platz und ich habe auf LED’s umgerüstet. Das Licht findet den Weg in der Anzeige durch Plastikführung, ähnlich wie bei Lichtleiterkabel. Und da eine LED meist ein Lichtspot ab gibt, musste ich diese etwas anschleifen um eine akzeptable Ausleuchtung der analog Anzeige hin zu bekommen.
Der VFO lässt sich hier durch ein Encoder (Infrarot coder) einstellen. Dieser Encoder, im folgenden zu sehen, hat sein Dienstzeitende erreicht. Warum, kann man auf den Bildern welche unter dem Mikroskop gemacht worden sind erkennen. Erst dachte ich es ist in laufe der Zeit eine schwache Lötstelle, aber das war halt nicht so.
Wo ist er hin?Hier der Encoder.So schaut das gute Stück aus.Jetzt mal genau hingeschautDas kann man nicht mehr heile machen.Leider alle Lötkontakte OK, also war das Problem weiter im Deteil.
Hatte den Encoder dann am Oszilloskop nochmal getestet.
Ein Kanal hatte nur Daten geliefertDa, genau da juckt es.
Nun musste ein Ersatz her. Dieser wurde relativ schnell aufgetrieben. Ich hatte Wilfried informiert, er wollt sich umhören, und das hat wunderbar geklappt. Hubert hatte ein Ersatz zur Spende abgegeben. Dieser scheint aus einem etwas jüngeren Model zu sein. Laut den Daten ist der feiner in den Daten. Also er reagiert schneller. Was aber kein Problem darstellt. Für Funker sowieso nicht 😉 Im Video habe ich den Encoder so weit wie möglich zerlegt und da zeige ich dann auch die Messung. Ich werde mal versuchen den alten Encoder zu reparieren. Ob das gelingt?
Hier sind beide Encoder zu sehen. Der von Hubert hatte dann eine gute Messung am Oszilloskop abgegeben. So konnte ich den auch mit ruhigen Gewissen einbauen.
Hier noch ein Bild von einem funktionierendem Encoder. Es gibt welche die sind innen mechanisch geschaltet und welche die funktionieren mit einer Optik z.B. Infrarot oder einer roten LED wie bei der Computermaus oft zu sehen.
Es gibt auch Encoder mit mehreren Datenausgängen. Aber die meisten haben zwei. Die Funktion einer von beiden Kanälen wird je Drehrichtung zu erst geschaltet und dementsprechend weiß das System in welcher Richtung man dreht. Auch lässt sich die Geschwindigkeit erkennen. Das kann man im Video gut erkennen. Im obigen Bild läuft der blaue Kanal dem gelben Kanal nach.
So dann noch ein wenig Innenreinigung. Etwas Rost entfernt aber der kommt schnell wieder. Da muss man evtl Lack auftragen damit die Schirmbleche etwas besser geschützt werden.
Total normal 😉Hier auch 🙂Die Schrauben haben auch etwas Pflege bekommen.Dad Muss so!
Das Gehäuse wollte ich erstmal nicht umlackieren. Wenn es da noch zu kommt, dann gibt es da bestimmt auch Bilder von.
So und nun schaut euch das Video an. Das Gerät wird dann demnächst im Radio und Telefon Museum zu sehen sein. Und wer weiß evtl. hören wir uns von dort auch mal. 55 & 73
